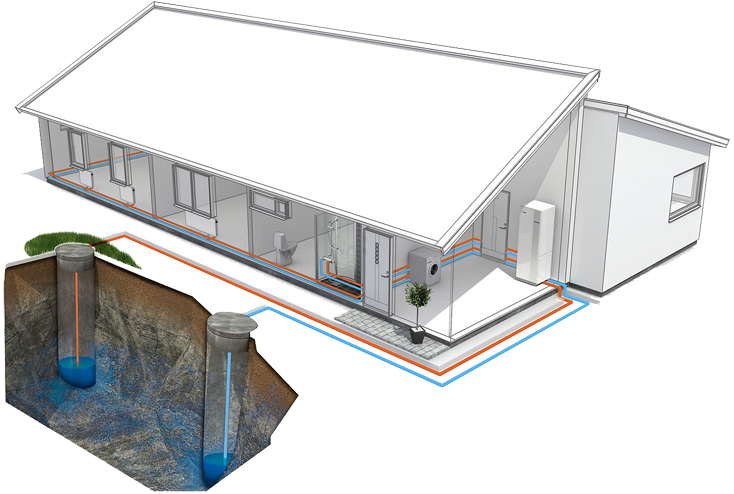

Tepelné čerpadlo voda-voda využíva teplo zo spodnej vody. V lete využíva chlad spodnej vody na pasívne chladenie domácnosti. Zdrojom energie je teplo získané z vody. Energiu získanú z prírody využíva tepelné čerpadlo na vykurovanie, chladenie a prípravu teplej vody.
- Tepelné čerpadlá voda-voda (zdrojom energie pre tieto typy tepelných čerpadiel je teplo získané zo spodnej vody.
Správne navrhnuté tepelné čerpadlá dokážu zabezpečiť vykurovanie celých objektov, ohrev teplej úžitkovej vody a zároveň aj vyhrievanie bazénov. Veľká výhoda tepelného čerpadla voda voda je, že dokážu pasívne ochladzovať dom v letnom období.

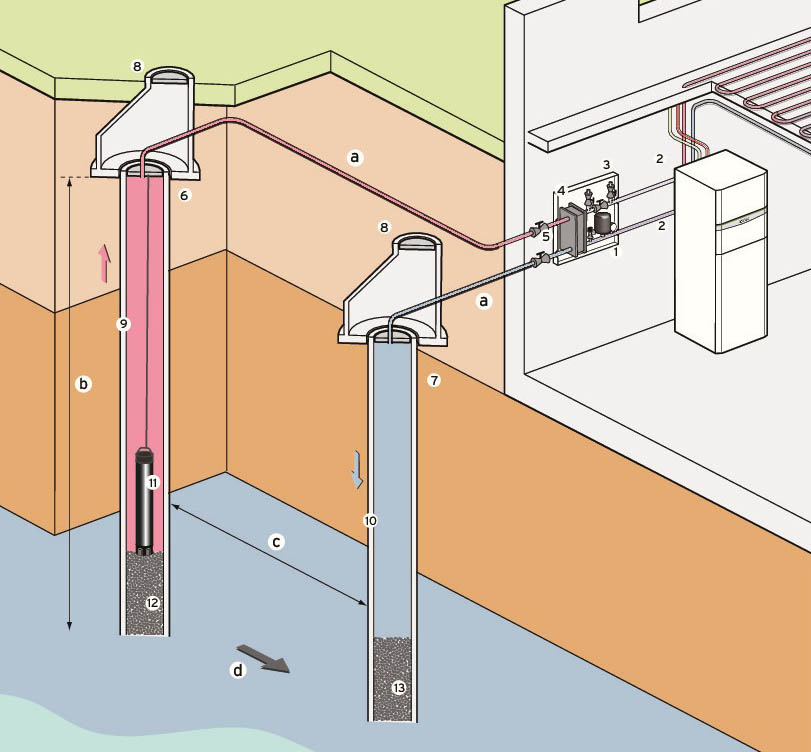

Schéma systému tepelného čerpadla voda-voda
Schéma systému tepelného čerpadla voda voda
1 vyrovnávacia nádoba s bezpečnostným ventilom
2 napojenie tepelného čerpadla
4 výmenník tepla
5 hlavný ventil
8 zakrytie studne (chráni studňu)
9 čerpacia studňa
10 vsakovacia studňa
11 ponorné čerpadlo
12 filtračné potrubie so štrkovým zásypom
Hĺbka položenie a vzdialenosti
a položenie potrubia so spádom k studni v nemrznúcej hĺbke cca 1,2 – 1, 5 m
b maximálna hĺbka hladiny spodnej vody by nemala byť väčšia ako 15 m
c vzdialenosť čerpacie a vsakovacej studne minimálne 15 m
d smer prúdenia spodnej vody od čerpacej studne k vsakovacej studni
Tepelné čerpadlo voda voda
Moderné tepelné čerpadlo využíva ako zdroj energie teplo získané zo spodnej vody. Pri tomto tepelnom čerpadle sú potrebné dve studne a výkonné čerpadlo, ktoré čerpá spodnú vodu z jednej studne a vracia ju do vsakovacej studne. Voda prechádza výmenníkom, kde odovzdáva tepelnú energiu. Toto tepelné čerpadlo je účinné počas celého roka, nepotrebuje priestor pre plošný kolektor. Využíva sa hlavne v oblastiach s dostatkom spodnej vody a v oblastiach kde je spodná voda dostupná plytko pod povrchom pôdy.
Ponúkame tepelné čerpadlá voda voda značiek:
- NIBE
- Vaillant
- Stiebel Eltron
Všetky nami ponúkané tepelné čerpadlá sú určené pre úspornú prevádzku a dlhodobé používanie. Ročná servisná prehliadka zahŕňa kontrolu tlaku v systéme a vyčistenie filtrov.
Tepelné čerpadlá rozdeľujeme podľa zdroja tepla na:
- vzduch-voda /preberá teplo zo vzduchu a odovzdáva do vody/
- zem-voda /preberá teplo zo zeme a odovzdáva do vody/
- voda-voda /preberá teplo z vody a odovzdáva do vykurovacej vody/
V Rakúsku preferujeme tepelné čerpadlo zem voda alebo vzduch voda. Tepelné čerpadlá voda-voda nemajú v Rakúsku dobré meno a tradíciu.
Zdroj energie pre tepelné čerpadlo voda voda
Tepelné čerpadlo voda-voda je podobné zariadenie – ako systém zem-voda. Zdroj energie zabezpečuje spodná voda, ktorá sa vracia do prírody. Zdrojom môže ním byť studňa alebo povrchový vodný tok – potok, rieka, veľký rybník alebo jazero.
Spotreba vody pre vykurovanie tepelným čerpadlom je pomerne veľká, musíme počítať najmenej s 0,3m3/ hod na 1 kW tepelnej straty domu.
Pri bežnom rodinnom dome to môže byť 2 až 5 m3/ hod.
Vhodné podmienky pre inštaláciu takýchto tepelných čerpadiel hlavne v nížinách, v údoliach riek a pri jazerách.
Odčerpanú studničnú vodu musíme vracať do zeme do rovnakej zvodne (vodonosnej vrstvy), z ktorej sme ju odobrali. Pri tepelnom čerpadle voda voda sa zväčša využívajú dve studne (sacia a vsakovacia).
Povrchová voda
Povrchové vodné toky majú svojich majiteľov, ktorí musia používanie tejto vody schváliť. V prípade rybníkov je majiteľ uvedený v katastri nehnuteľností. V prípade riek a priehradných jazier zas ide o príslušné povodie. Používaná voda je tepelným čerpadlom ochladzovaná, s čím majitelia a správcovia povrchových vodných tokov musia súhlasiť.
Studničná voda má v zimnom období vyššiu priemernú teplotu ako povrchová voda a preto je jej použitie energeticky výhodnejšie.
Využitie odpadového tepla z priemyselného procesu je tiež veľmi výhodné. Odpadové teplo je zdarma a šetrí životné prostredie.
